アルミサッシ／ユニットバス／コンテナ／
パネルタンク／プール／住宅用気密材／
自動車部品

住宅・建築構造物、空調設備、水周りなどの、水密、気密、断熱、防音など工場生産や現場施工で提案します。

軟質PVC基材の発泡体にアクリル系粘着剤を片面に塗布した発泡シール材。
柔軟性と独立気泡構造を兼ね備え、更に表面の薄いスキン層が被着体面に密着し、低荷重・低圧縮で極めて高いシール効果を発揮します。
また、独立気泡構造によって優れた断熱性能を有しています。
＊発泡倍率、組成の違う数種類のグレード、厚みが選べます。

■密封性

水密性及び気密性が極めて良い。
独立気泡構造のため吸水率が低く、また気泡の中を水や空気が通過することが少ないため、低圧縮で極めて高いシール効果を発揮します。
表面がスキン層でおおわれているので、シール部によく密着します。

■耐候性

耐候性に優れている。
基材がPVCのため、紫外線、オゾン、塩水、風雨、湿気等に対する耐候性に優れています。

■耐薬性

耐薬品性に優れている。
酸、アルカリ、油等に対して耐性に優れており、それらに触れても侵されることがありません。

■加工性

作業性に良い。
コイル状で、非粘着面にはがしやすい離型紙が付いているので、伸びを伴わずに施工ができ、また工具や熟練を必要としないので、作業時間の大幅な短縮が可能です。

■追従性

追従性が良い。
4～10倍の発泡倍率で柔軟性があるため、被着面の凹凸に良く追従し被着体を変形させることなく高いシール性を発揮します。

■難燃性

難燃性がある。
PVCを基材としているため、難燃性があります。特に、V-780シリーズには、自己消火性を持たせてあります。

■長年に渡る使用実績がある
水槽を始め、屋根、サッシ等建築関係、自動車関係とあらゆる分野において既に10年以上の実績があり、定型シール材として高い評価と信頼を得ています。

■水密性比較（U字水密試験）

下図の様に、幅10mmの試験片を各圧縮率となる様にスペーサーを介して2枚のガラス板にはさみ、室温にて放置する。24時間後に、U字の底から100mmの所まで注水し、24時間漏水の有無を確認する。

試験体	圧縮率	漏水の有無	水位
			1h後	24h後
V730シリーズ	30%	漏水無し	100	100
	50%
	70%
V750シリーズ	30%	20分後漏水	99	0
	50%	漏水無し	100	100
	70%
V760シリーズ	30%	漏水無し	100	100
	50%
	70%
EPDM発泡体	30%	注水直後漏水	0	0
	50%		6
	70%		69
PUR発泡体	30%	注水直後漏水	0	0
	50%		0
	70%		30
クロロプレン発泡体	30%	注水直後漏水	0	0
	50%		13
	70%		88

■一般物性

項目		V710 シリーズ	V730 シリーズ	V750 シリーズ	V760 シリーズ	V770 シリーズ	V780 シリーズ
色		グレー	グレー	ブラック	グレー	ブラック	ブラック
密度【g/cm³】		0.19	0.10	0.10	0.26	0.10	0.16
引張り強度【kgf/cm²】		2.5	0.9	0.9	3.9	1.2	4.0
伸び率【%】		100	170	155	140	180	290
剥離粘着力【kgf/25mmW】		0.4	0.5	0.5	0.4	0.7	0.5
吸水率【Volume %】		5	4	3	3	3	3
圧縮永久歪み率【loss %】		8	4	4	6	10	9
圧縮応力【kgf/cm2】上段：初期値下段：1分後	30% 圧縮	0.54 （0.32）	0.14 （0.05）	0.10 （0.02）	0.75 （0.51）	0.25 （0.14）	0.47 （0.31）
	50% 圧縮	1.22 （0.54）	0.41 （0.07）	0.18 （0.03）	1.62 （0.82）	0.67 （0.34）	1.20 （0.63）
	70% 圧縮	3.55 （0.67)	1.10 （0.10）	0.33 （0.09）	5.05 （1.29）	1.89 （0.80）	3.31 （1.03）

注：上記数値は当社の管理環境下において、測定した一測定値であり、製品の特性を保証する値ではありません。又、いずれの値も貴社における試験及び検証を不要にするものではありません。

■仕様

製品名	特長	製品情報
V710 シリーズ（グレー）	直接ボルト等をねじ込んだ時の基材への巻き込みを抑えたグレードです。水密性を重視し、かつ直接ネジ切りやリベット打ちする用途に適しています。	密度：0.19g/cm³
		厚さ(mm)：1.6 3.2 4.8 6.4 9.5
		主な用途：パネルタンク、コンテナ
V730 シリ－ズ（グレー）	発泡倍率が高いので圧縮応力が小さく(柔らかく)柔軟性に富みます。白や淡色の相手材のｼｰﾙに適しています。	密度：0.10g/cm³
		厚さ(mm)：3.2 4.8 6.4 9.5 12.7 16.0 19.4
		主な用途：ユニットバス、アルミサッシ
V750 シリーズ（ブラック）	最も圧縮応力の小さいグレードで、相手材がたわむことなく高いシール性を発揮します。また高い難燃性（UL94HBF)を有しています。	密度：0.10g/cm³
		厚さ(mm)：3.2 4.8 6.4 9.5 12.7
		主な用途：住宅用気密材、自動車部品
V760 シリーズ（グレー）	最も水密性に優れたグレードです。　ノルシールの中で最も圧縮応力が大きく（硬く）、特に水密性を重視される用途に適しています。	密度：0.26g/cm³
		厚さ(mm)：1.6 3.2 4.8 6.4
		主な用途：パネルタンク、プール
V770 シリーズ（ブラック）	圧縮応力が小さく（柔らかく）柔軟性に富みます。黒や濃色の相手材のシールに適しています。また高い難燃性（UL94HBF)を有しています。	密度：0.10g/cm³
		厚さ(mm)：3.2 4.8 6.4 9.5 12.7
		主な用途：自動車部品、ユニットバス
V780 シリーズ（ブラック）	難燃性が高い（UL94HBF)グレードです。低圧縮から高いシール性を発揮します。水密性を重視し、難燃性が求められる用途に向いています。	密度：0.16g/cm³
		厚さ(mm)：1.6 3.2 4.8 6.4 9.5
		主な用途：自動車部品、アルミサッシ

原反（幅630mm）からご希望の幅にスリット加工（カット）や型抜加工が可能ですので、用途に合わせてお使いいただけます。

1.水密性

住宅をはじめとする建築物の外壁、開口部、また浴室、キッチンなどの水周りに使用されるガスケット材料には、漏水を防ぐための高い水密性を経済的に実現することが求められます。
発泡シール材“ノルシール”“ノルプレンフォーム”は製品の持つ高い水密性と長尺品であることによる優れた作業性によって経済性を実現します。

例：ユニットバスにおけるシール材使用箇所

2.気密性

住宅の気密性を高めることでエネルギーロスを少なくすることが、環境問題への一つの対応方法として求められています。
部材と部材との間に生ずる隙間からの漏気を抑える材料として、私たちは気密性の高いノルシールを提案致します。

例：住宅用土台気密パッキンと防湿フィルムとの組み合わせ

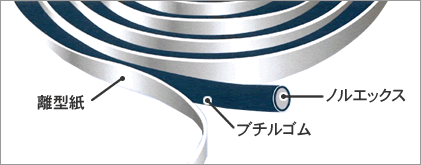

ノルエックス（ＰＶＣ押出し発泡体）の外周に高純度なブチルゴムをコーティングしたシール材です。芯材である発泡体のもつ柔軟性、復元性とブチルゴムの粘着性を兼ね備え、高いシール効果を発揮します。また軽量で伸びが少なく芯材のないブチルロープなどと比べて作業性が向上します。

■仕様

製品名		サイズ
K5A20 シリーズ（丸断面）	断面形状が丸形のノルエックスにブチルをコーティング。	直径(mm)：4.8　6.4　7.9
K3B16 シリーズ（四角断面）	断面形状が四角のノルエックスにブチルをコーティング。	縦横(mm)：3.2×9.5
